Autobahn-Tunnel

Herfatz, Deutschland

Herfatz
Deutschland

FOAMGLAS®, als nichtbrennbares und nicht rauchentwickelndes Material, wurde für eine Trockenleitung im Tunnel eingesetzt.

Zum Schutz und zur Sicherheit in Strassen-Tunnels , werden diese mit einer Vielfalt von Sicherheits-Einrichtungen ausgerüstet. Unter anderem, gehört hier der Brandschutz, beziehungsweise die Ausrüstung für Löschmaßnahmen dazu.

Nachdem es in den vergangenen Jahren mehrfach zu verheerenden Bränden in Tunnels kam, die unter anderem viele Menschenleben gekostet haben, werden diese Maßnahmen immer wichtiger. Bei Neubauten von Tunneln ,wird in den Regelwerken empfohlen, Löschwasserleitungen in Schächten bzw. im Erdreich zu verlegen.

Bei erdverlegten Leitungen ist eine thermische Dämmung beziehungsweise eine Brandschützende Hülle nicht erforderlich.

Bei Sanierungen jedoch ist eine Verlegung im Erdreich oft unwirtschaftlich. Hier werden die Leitungen an der Tunneldecke angebracht. Beim ca. 450 Meter langen ,Tunnel- Herfatz-, hat man sich für eine Trockenleitung entschieden, die im Brandfalle über eine 100 cbm Wasser-Zisterne gespeisst wird.

Die Leitung DN 125 aus Edelstahl, muss im Brandfalle bis zu 90 Minuten gesichert werden, bevor der Stahl bei ca.550°C erweicht.

Die ausführende Isolierfirma Berner aus Friedrichshafen, hat sich entschieden, die Leitung vor der Endmontage am Boden zu dämmen.

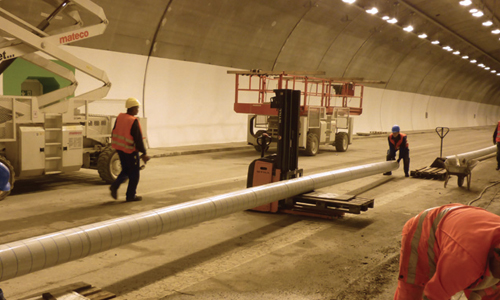

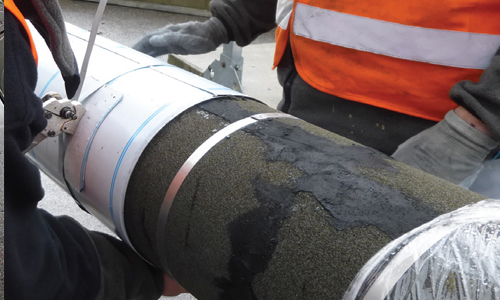

Die 6 Meter langen Rohre wurden auf Stützböcke aufgelagert, mit FOAMGLAS® Dämmung, einschließlich Blechummantelung vorgedämmt und anschließend mit Hebebühnen an die Montagestelle gehoben.

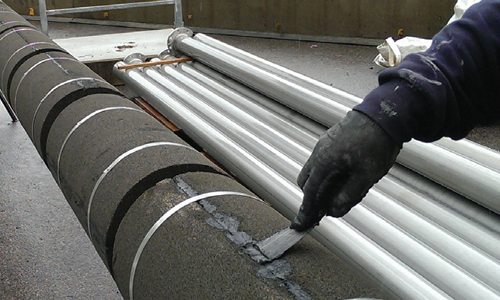

Verklebung der Halbschalen erfolgte mit dem nichtbrennbaren Kleber PC® HTAA. Im Bereich der Rohrlager wurde das hochdruckfeste FOAMGLAS® Dämmung mit einem entsprechenden Druckverteilblech eingesetzt.
