Šantovka Einkaufszentrum

Olomouc
Tschechien

Entlang der Galerie Santovka im tschechischen Olmütz verlaufen mehrere Straßenbahnlinien. Darunter befindet sich ein Teil der unterirdischen Ladenstraße des Einkaufszentrums mit weiteren Geschäften. Um die immense Traglast der fast 100 Tonnen schweren Straßenbahnen optimal abzufangen, kamen FOAMGLAS® BOARDS zum Einsatz. Das Material ist nahezu stauchungsfrei, sodass die Galerie Santovka an dieser Stelle über eine der tragfähigsten Dachkonstruktionen von ganz Europa verfügt.

Architekt
Atelier 8000
Jahr
2013
Anwendung
Kompaktdach befahrbar

Die Aufgabe, eine Straßenbahnlinie auf den Dachbereichen des Einkaufszentrums zu errichten, stellte die Planer vor die Aufgabe, das Dach zu dämmen. Die Tatsache, dass das Gewicht einer voll besetzten Straßenbahn fast 100 Tonnen beträgt, erforderte eine sehr gründliche Planung der tragenden Konstruktion und der Bedachung unterhalb der Gleise.

Im Sortiment der FOAMGLAS® Platten stehen die absolut tragfähigsten Wärmeisolierungen zur Verfügung – Typ F hat eine Festigkeit von über 160 Tonnen / m² (1,6 MPa). Diese Platten lassen sich praktisch nicht zusammendrücken, im Dach können daher nur die Hydroisolierung und die akustischen Gummimatten zusammengedrückt werden.

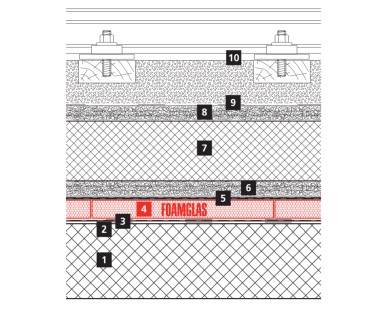

Schienenfahrzeuge wirken auf eine Konstruktion mit sehr dynamischen Belastungen und Vibrationen. Daher wurden in den Aufbauentwurf auch akustische Schichten aus Gummimatten und eine massive „schwimmende“ Stahlbetonplatte zur Verteilung der Last eingefügt. Dieses Dach gehört auch dank der Verwendung des kompakten Aufbaus zu den tragfähigsten Dächern in Europa.

Es ist zuverlässig und sicher wärmegedämmt. Unter Laborbedingungen würde nämlich das Gewicht eines leeren Straßenbahnzuges (43 Tonnen) von einer einzigen FOAMGLAS® Platte des Typs F mit 45x60 cm getragen werden! Auf diese Dämmung können Sie sich verlassen!
