Dall’inizio alla fine in collaborazione con il nostro consulente tecnico
COLLABORAZIONE CON IL NOSTRO CONSULENTE TECNICO

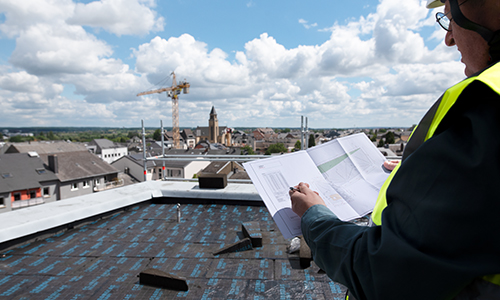

Prima di tutto: il nostro consulente tecnico collaborerà strettamente con te, assicurandosi che tutti i dettagli necessari per progettare la superficie inclinata del tuo tetto siano perfetti. Questo include: informazioni sul perimetro della superficie, soglie, gronde, nonché l’altezza massima o minima del tetto e gli scarichi dell’acqua. Altre informazioni chiave includono la pendenza richiesta, la direzione di scarico ottimale e le prestazioni termiche desiderate.
REQUISITI PER I FILE FORNITI DAL PROGETTISTA
Per fornire ai nostri clienti la migliore soluzione possibile, è fondamentale ricevere informazioni accurate. Ecco cosa ci serve per iniziare la progettazione:
Il nome e la città del progetto
Un disegno chiaro. Questo può essere:
- Una planimetria DWG pulita
- Una planimetria in formato PDF originale
- Un semplice schizzo in Paint, PowerPoint, editor PDF, ecc.
Questi disegni devono contenere almeno le seguenti informazioni:
- Una chiara delimitazione del tetto/perimetro/superficie da isolare
- Dimensioni dell’area da isolare
- Gli scarichi dell’acqua
- Indicazione delle limitazioni di altezza sul tetto, ad esempio l’altezza delle soglie delle porte che si aprono sul tetto, lucernari, ecc.
- Sezioni trasversali esplicative, se disponibili
UN TEAM ESPERTO DI PROGETTAZIONE FOAMGLAS® TAPERED
Il nostro team esperto FOAMGLAS® TAPERED ti guiderà in ogni fase del processo, esaminando attentamente tutte le tue esigenze e prendendo in considerazione ogni singolo dettaglio del tuo progetto. Ti fornirà quindi disegni e un piano di installazione dettagliato. Questo garantisce una soluzione di isolamento FOAMGLAS® TAPERED di alta qualità che resisterà alla prova del tempo*.
Lo studio completo consiste in:
- Progetti di installazione chiari
- Una panoramica dei materiali FOAMGLAS® necessari
- Alcune informazioni aggiuntive necessarie per calcolare e installare un tetto FOAMGLAS® TAPERED perfetto
*EPD-PCE-20200300-IBB1-EN, pubblicato da IBU
Esempi di file buoni:

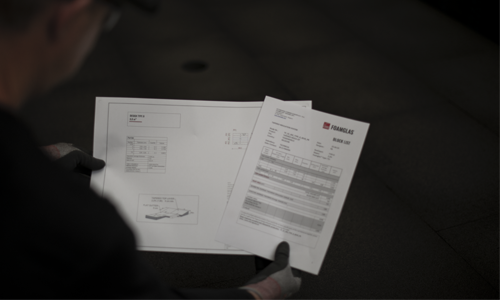

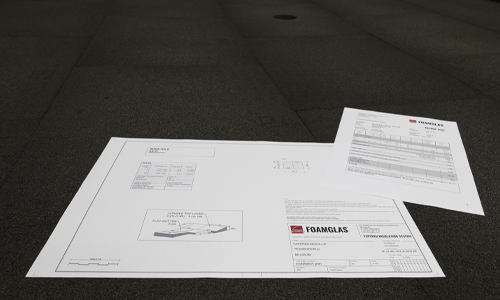

INFORMAZIONI SULLA LISTA DEI PRODOTTI TAPERED (SPECIFICA PER PAESE)
Valore di trasmittanza “U”: rappresenta il valore “U” complessivo dell’isolamento da installare sul tetto. Non tiene conto del supporto o delle eventuali finiture.
Lista: Questa è una lista dettagliata dei vari elementi che compongono il layout. Include informazioni per ciascuno strato: il superiore FOAMGLAS® TAPERED, l’eventuale stratosuperiore piatto e lo strato di base piatto. I dettagli forniti per ciascun elemento includono:
- Numero del tipo di elemento
- Tipo/grado del materiale
- Spessore minimo/massimo
- Quantità
- Superficie degli elementi
- Spessore medio
- Volume
Valore di trasmittanza “U”: rappresenta il valore “U” complessivo dell’isolamento da installare sul tetto. Si prega di notare che non tiene conto del supporto o delle eventuali finiture.
Volume: Questa sezione fornisce una ripartizione dettagliata della quantità e del volume corrispondente per ciascun tipo di elemento. Inoltre, forniamo un riepilogo del volume totale per ciascuno strato/pendenza FOAMGLAS® TAPERED incluso nel progetto.
Spessore Medio: Per l’area in questione, offriamo le seguenti misurazioni:
- Spessore medio geometrico (relativo alle dimensioni) senza strato base.
- Spessore medio effettivo (relativo all’energia basato sul calcolo del valore “U”).

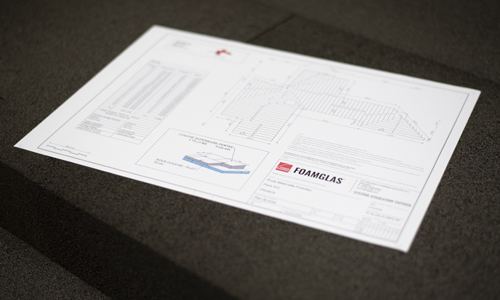

PIANO DI INSTALLAZIONE FOAMGLAS® TAPERED
Il piano di installazione FOAMGLAS® TAPERED fornisce informazioni chiare su dove e come devono essere installati gli elementi FOAMGLAS® TAPERED. Le seguenti informazioni possono essere trovate nei disegni forniti:
- Identificazione del tetto e dei punti di discesa dell’acqua per ciascuna zona del tetto.
- Numerazione delle file e la loro posizione in relazione tra loro.
- Indicazione della pendenza e della direzione della pendenza.
- La posizione di eventuali strati sottostanti.
- Una sezione trasversale e/o una vista 3D semplificata per illustrare chiaramente dettagli o strutture più difficili.
- Una scala e un titolo che include i dati del progetto e le eventuali date di revisione.
- Un elenco degli elementi componenti glistrati superiori FOAMGLAS® TAPERED e degli eventuali strati sottostanti in lastre FOAMGLAS® piatte, insieme a dati termici come il valore “U”, lo spessore medio geometrico e lo spessore medio effettivo (relativo al valore “U”).
