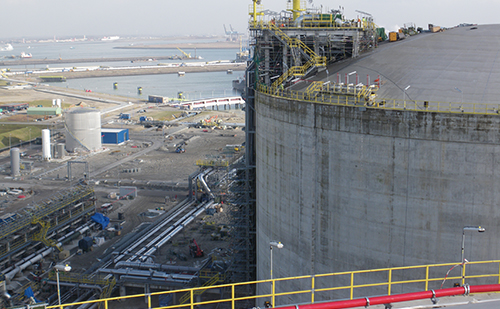

Paroi et toit de réservoir cryogénique
Solutions d’isolation thermique pour paroi et toit de réservoir pour réservoirs fonctionnant à des températures cryogéniques. Nos systèmes de parois et de toits de réservoirs limitent le transfert thermique et offrent une résistance à l’humidité, à la corrosion et mécanique afin de garantir le contrôle des processus.

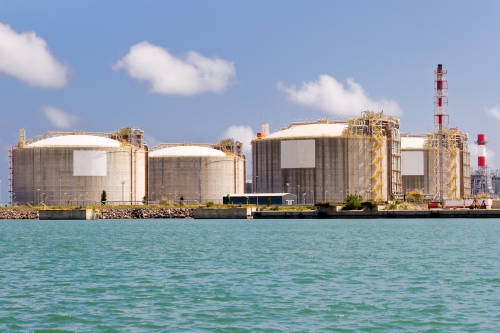

Les réservoirs aux températures de fonctionnement inférieures à -50 °C sont souvent appelés des réservoirs de stockage cryogéniques.
Ils peuvent contenir des produits tels que l’éthane, l’éthylène, le GNL, l’oxygène liquide, l’azote liquide, etc.
Pour les réservoirs fonctionnant à des températures inférieures à -50 °C, la solution généralement adoptée consiste à construire un réservoir à deux parois entre lesquelles de la perlite expansée est versée.
L’isolation peut facilement atteindre un mètre d’épaisseur, voire plus.
Dans le cas des réservoirs fonctionnant à des températures inférieures à -50 °C, on constate plus ou moins les mêmes concepts, mais adaptés à l’isolation versée in situ:
- Double réservoir en acier, le réservoir intérieur étant fait d’un acier spécial pour supporter les températures cryogéniques et le réservoir extérieur en acier au carbone normal, avec de la perlite versée in situ entre les deux réservoirs
- Même concept avec un mur de protection l’entourant
- Double réservoir de confinement, dans lequel le réservoir intérieur est fait d’acier cryogénique et le réservoir extérieur de béton avec un revêtement en mastic ou en acier au carbone normal sur sa face interne. Dans ce cas, l’isolation est encore une fois de la perlite versée in situ entre les deux réservoirs, parfois complétée d’un solide système de protection/d’isolation appliqué sur le revêtement du réservoir extérieur en béton.
La seconde isolation vise à protéger le revêtement et le béton contre le choc thermique cryogénique qu’il aurait à supporter dans le cas où le réservoir intérieur souffrirait d’une défaillance majeure, en particulier de ce que l’on appelle une « rupture fragile ».
Configuration typique
pour les applications de paroi et de toit de réservoir cryogénique:
- Une possible couche anticorrosion appliquée sur la surface à isoler
- Une ou plusieurs couches de verre cellulaire FOAMGLAS® collées avec de l’adhésif PC®, les joints étant remplis du même produit
- En fonction de la situation, un revêtement en tissu renforcé ou une chemise métallique avec les sangles nécessaires pour le maintenir en place.
